一、電爐主要技術參數
1、設備型號 SX2-35-9
2、使用電源 380V/50HZ 3P
3、加熱功率 35KW
4、額定溫度 800℃
5、有限尺寸 800×500×500(mm)
6、加熱區數 1區
7、電熱元件接法 YY
8、爐溫均勻度 ±5℃
9、控溫精度 ±1℃
10、爐體表面溫度:爐門區≤70℃、其它≤50℃(不含環境溫度)
11、控溫方式:自動控制;PID調節;執行元件為固態繼電器,工藝實現自動操作,并具備超溫報警功能。
12、環保要求:噪聲、環境衛生,電氣和機械安全等按國家規定執行



二、電爐基本結構

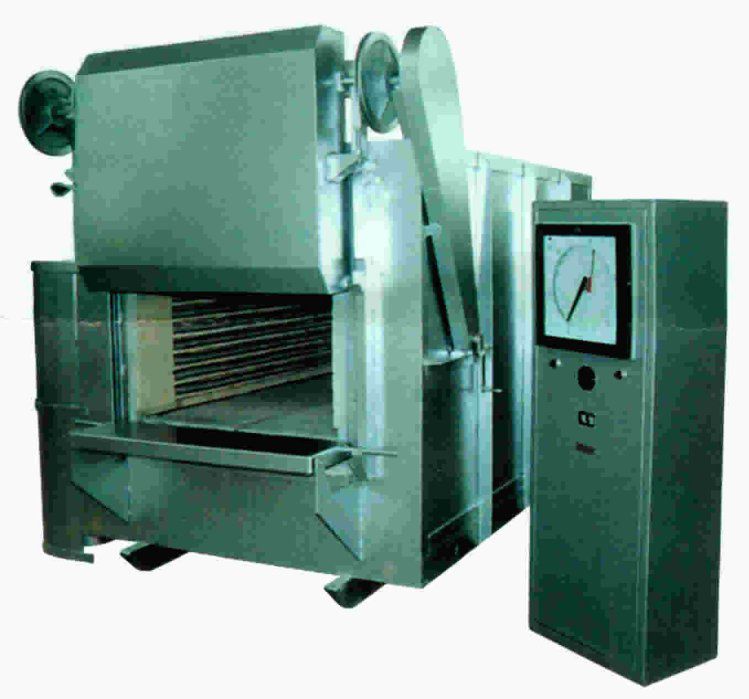

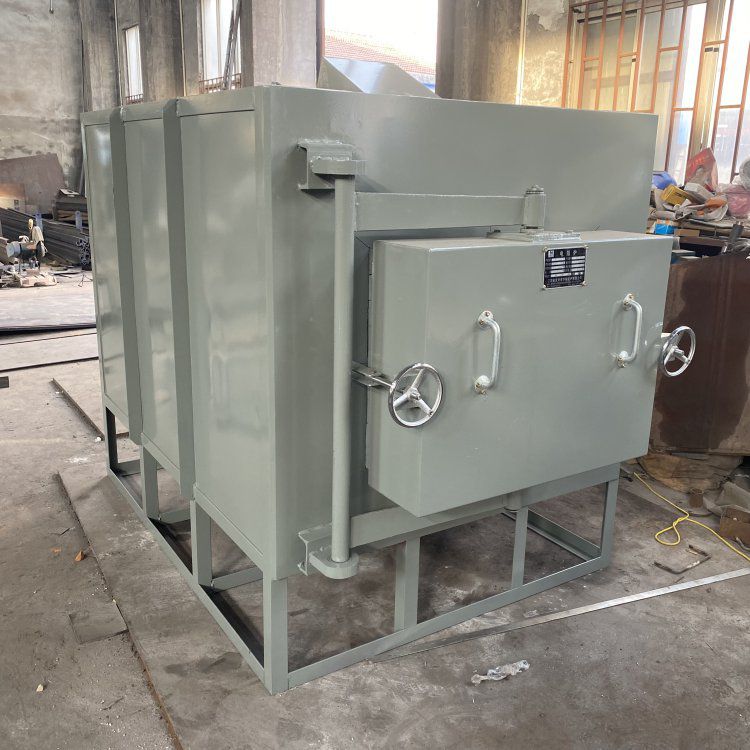

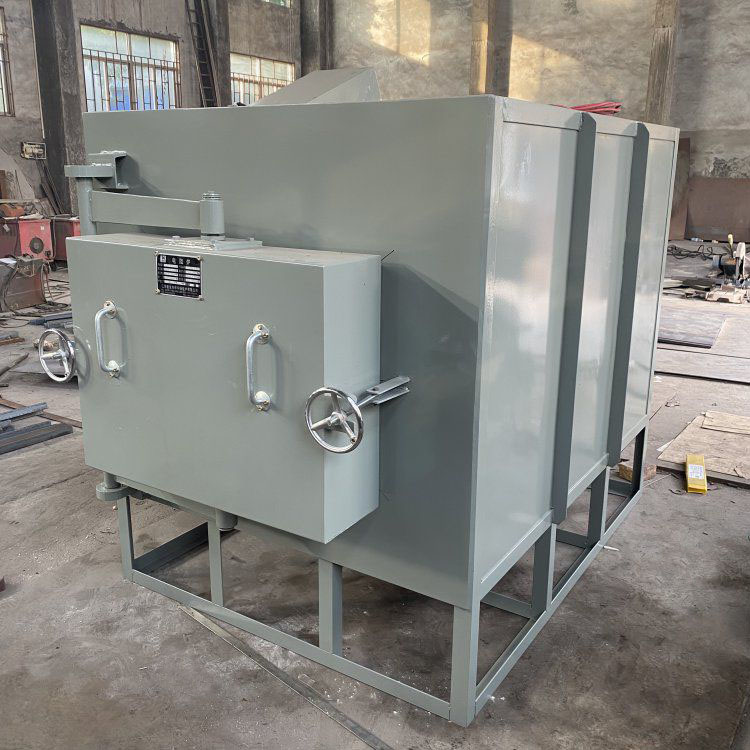

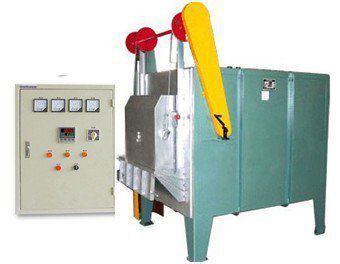

箱式電爐主要由爐殼、爐襯、爐門、電阻絲、溫度控制系統等組成。
1、爐殼:因承受重量,框架用角鋼作主架,輔助鋼板焊接而作,爐面板用較厚鋼板焊接在爐前,并焊有加強筋,防止爐殼變形。

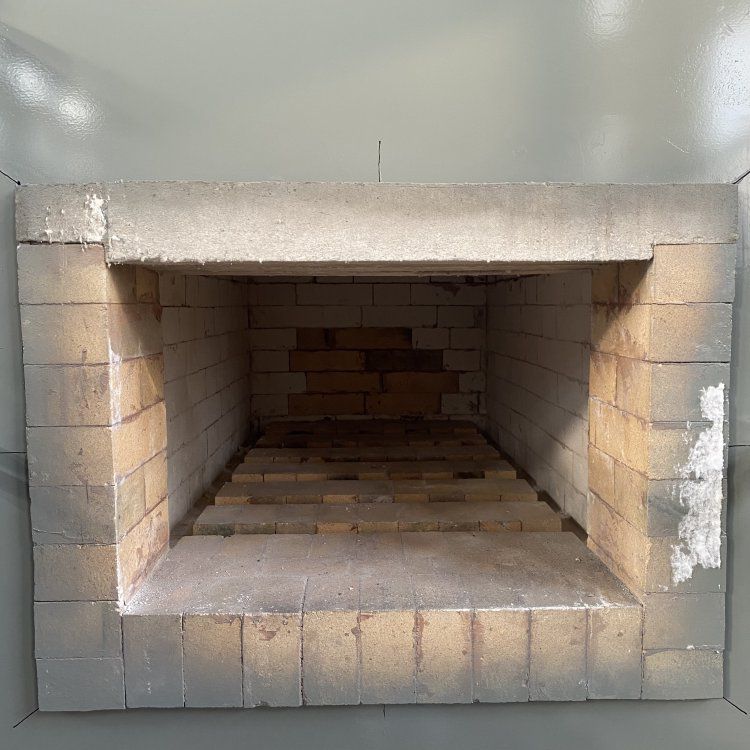

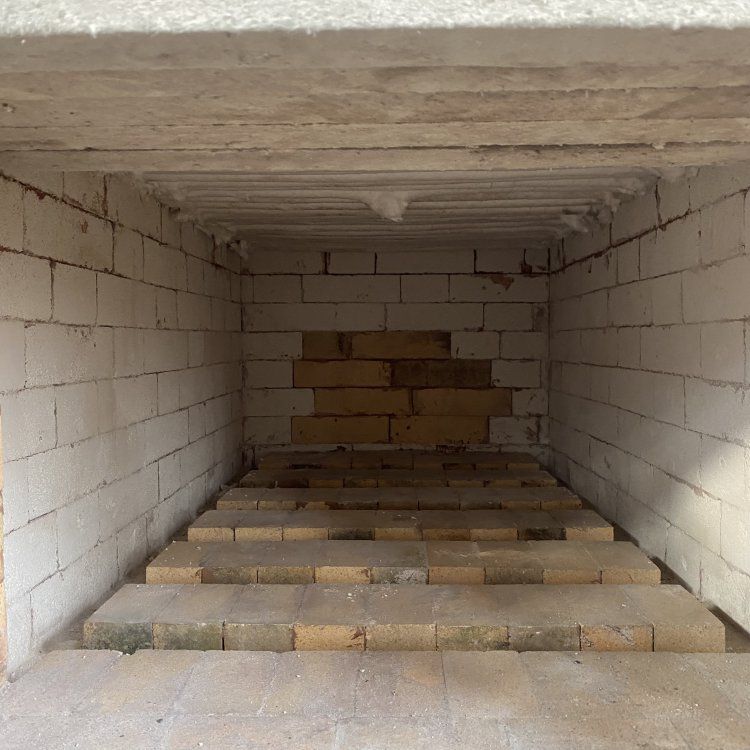

2、爐罐:電爐是整體爐罐高鋁材質,經高溫燒結而成,留有電阻帶的安裝槽,爐罐底部為輕質耐火磚砌作,兩側后部及上部均采用硅酸鋁耐火纖維保溫,達到節能的效果。
3、發熱元件:電爐發熱元件材質為0Cr25AL5,繞成螺旋絲,安裝在罐四周。具有使用壽命長,熱效率高,溫度均勻等特點。

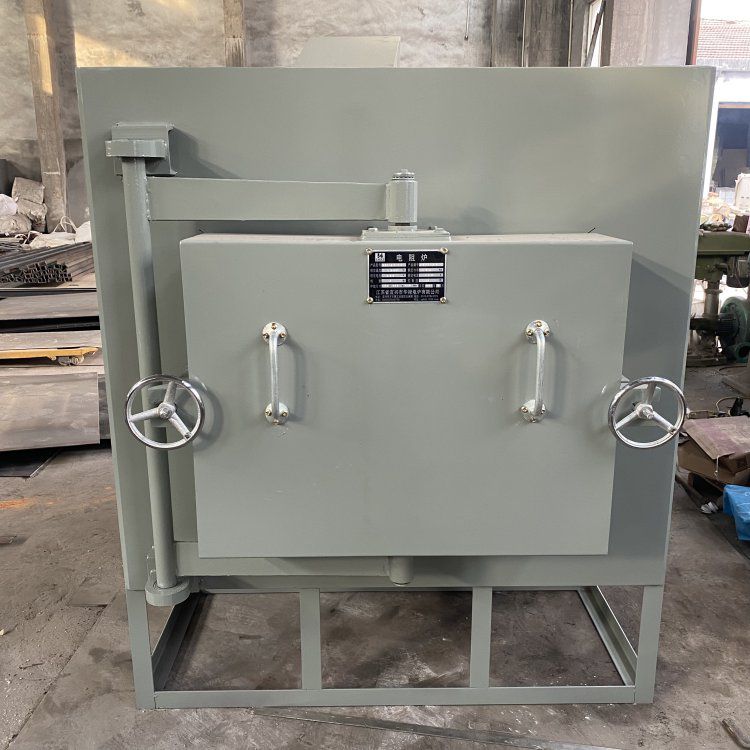

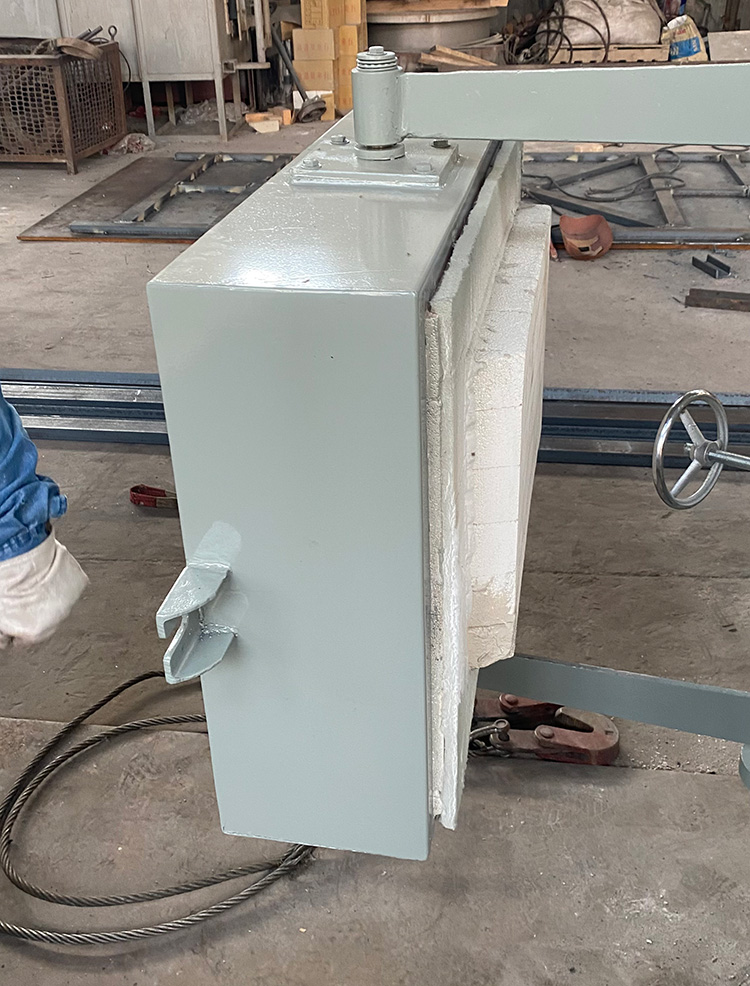

4、爐門:爐門由鋼板折彎加工焊接而成,用轉軸和軸座安裝在爐面板上。并裝有手柄與壓緊裝置,使爐門與爐口保持密封,防止熱外泄。
5、電爐溫度控制系統:電爐配K型熱電偶,由熱電偶與智能程序控溫表,固態繼電器,電熱元件組成控制系統。具有超溫、斷偶聲光報警功能與功率可調功能,實時顯示電流、電壓及溫度。
RX3系列950℃箱式電阻爐
型 號 | 額定 功率 | 電源 | 額定溫度 ℃ | 爐膛尺寸 (mm) | |
相數 | 電壓 V | ||||
RX3-15-9 | 15 | 2 | 380 | 950 | 650×300×250 |
RX3-30-9 | 30 | 3 | 380 | 950 | 950×450×350 |
RX3-45-9 | 45 | 3 | 380 | 950 | 1200×600×400 |
RX3-60-9 | 65 | 3 | 380 | 950 | 1500×750×450 |
RX3-75-9 | 75 | 3 | 380 | 950 | 1800×900×550 |
RX3系列1200℃箱式電阻爐
型 號 | 額定 功率 | 電源 | 額定溫度 ℃ | 爐膛尺寸 (mm) | |
相數 | 電壓 V | ||||
RX3-20-12 | 20 | 2 | 380 | 1200 | 650×300×250 |
RX3-45-12 | 40 | 3 | 380 | 1200 | 950×450×350 |
RX3-65-12 | 65 | 3 | 380 | 1200 | 1200×600×400 |
RX3-90-12 | 90 | 3 | 380 | 1200 | 1500×750×450 |
RX3-115-12 | 115 | 3 | 380 | 1200 | 1800×900×550 |
